vcs与vivado联合仿真

系统：redhat8.10
软件版本：vivado2024.2，vcs-2023.12-SP2，verdi-2023.12-SP2

前言

一直听说vcs仿真非常之快（传言大型工程可以比moldesim快上4~5倍），还能够直接抓取所有波形，不用繁琐的手动添加重新仿真，verdi的界面也十分人性化，加之实在想摆脱vivado自带的仿真器，便有了这次折腾
vcs和verdi安装资料教程在创芯网有非常多，不同vivado版本适配的vcs版本也不同，不再赘述安装教程

基础环境

vcs2023要求使用gcc9.2编译vivado2024.2的IP库,gcctool中gcc9默认版本为gcc9.3.1,安装gcc9.2只能手动下载编译

安装gcc9_2

参考以下文章
Linux安装GCC 9.2.0-CSDN博客

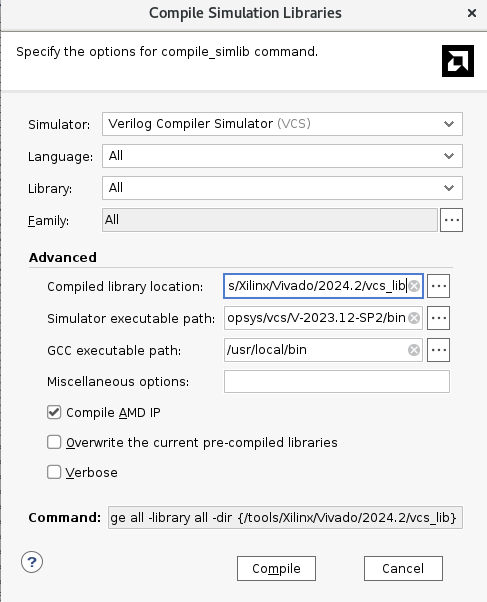

安装后使用which gcc命令查看gcc9.2.0安装路径，然后将该地址复制到vivado编译IP库的gcc路径，如下图所示
其中预编译库路径vcs_lib 选项需要自己创建文件

安装以上配置完成IP库的编译

注意：在哪个路径打开的vivado，编译IP库后会在该路径生成一个synopsys_sim.setup文件，该文件非常重要，之后不管在哪个路径打开vivado，都需要拷贝一份在该路径下，不然会报错找不到预编译库的路径，这里博主踩了很久的坑！！

联合仿真教程

本次使用的参考工程为vcs内自带的test同步fifo工程，路径如下/home/yian/Synopsys/vcs/V-2023.12-SP2/doc/examples/basic-hdl/verilog/syn_fifo
只有一个hdl和一个bench文件，代码贴在最后，其中bench文件做了修改，在最后加入如下代码，生成verdi所需的fsdb文件

initial
begin
    $fsdbDumpfile("fifo.fsdb");
    $fsdbDumpvars(0,"tb_fifo","+all");//第一个参数表示dump所有层级的信号，第二个表示测试bench的名称，第三个表示dump进入fsdb中信息的种类,前两个参数实测可以缺省
end

创建vivado工程，将两个文件加入

基础配置

打开一个任意工程

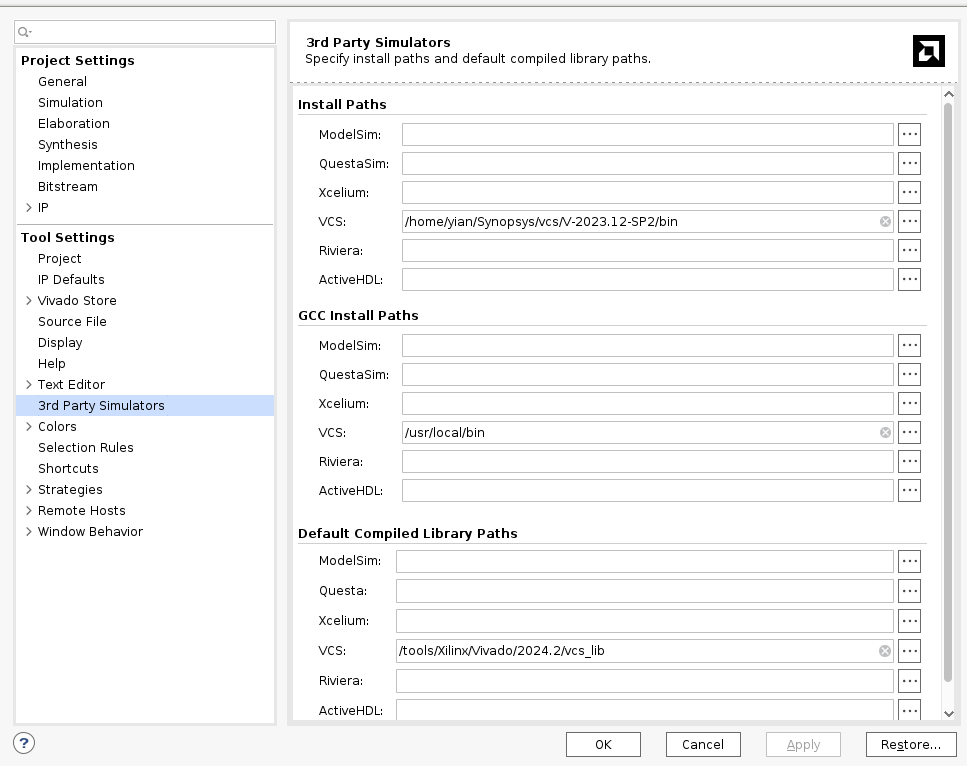

进入设置，从上到下分别设置vcs的安装路径，gcc的安装路径，预编译库的路径

仿真配置

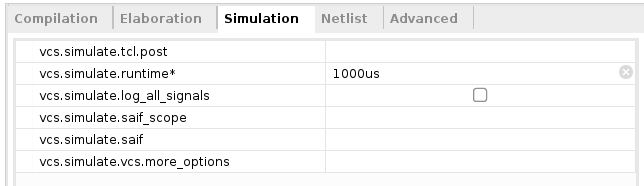

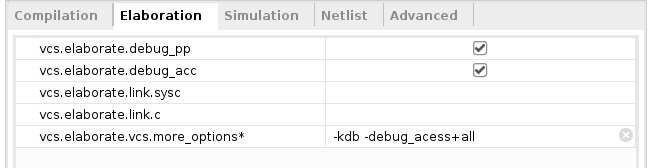

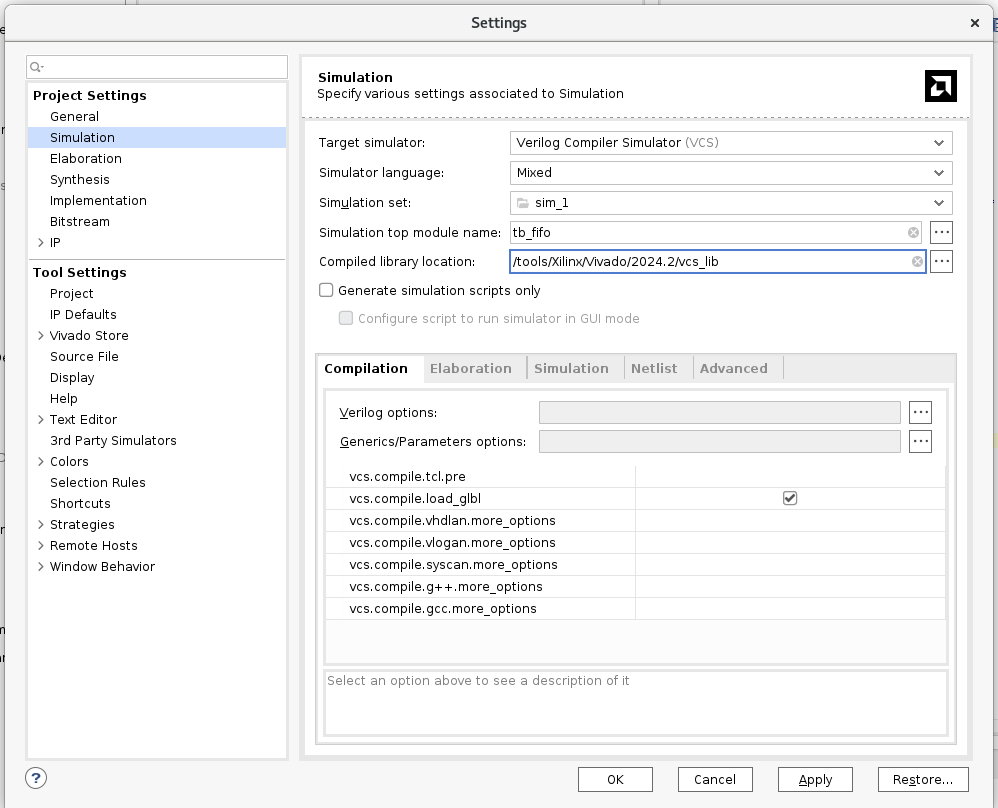

进入仿真配置界面，配置如下，其他选项保持默认

导出脚本

不知什么原因，vivado GUI界面直接launch可以运行不报错，但是却不能生成fsdb文件，因此采用脚本导出的方式，这种方式可以实现后期全脚本化仿真

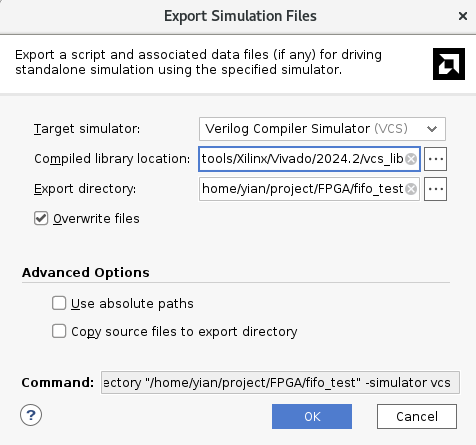

在打开的工程中选择File–>Export Simulation，进行如下配置

仿真

将脚本导出来后，发现工程目录下多了一个VCS文件夹；
在VCS目录下有一个*.sh脚本文件，仿真直接执行该脚本，此时成功生成fsdb文件，执行命令

verdi -ssf fifo.fsdb &

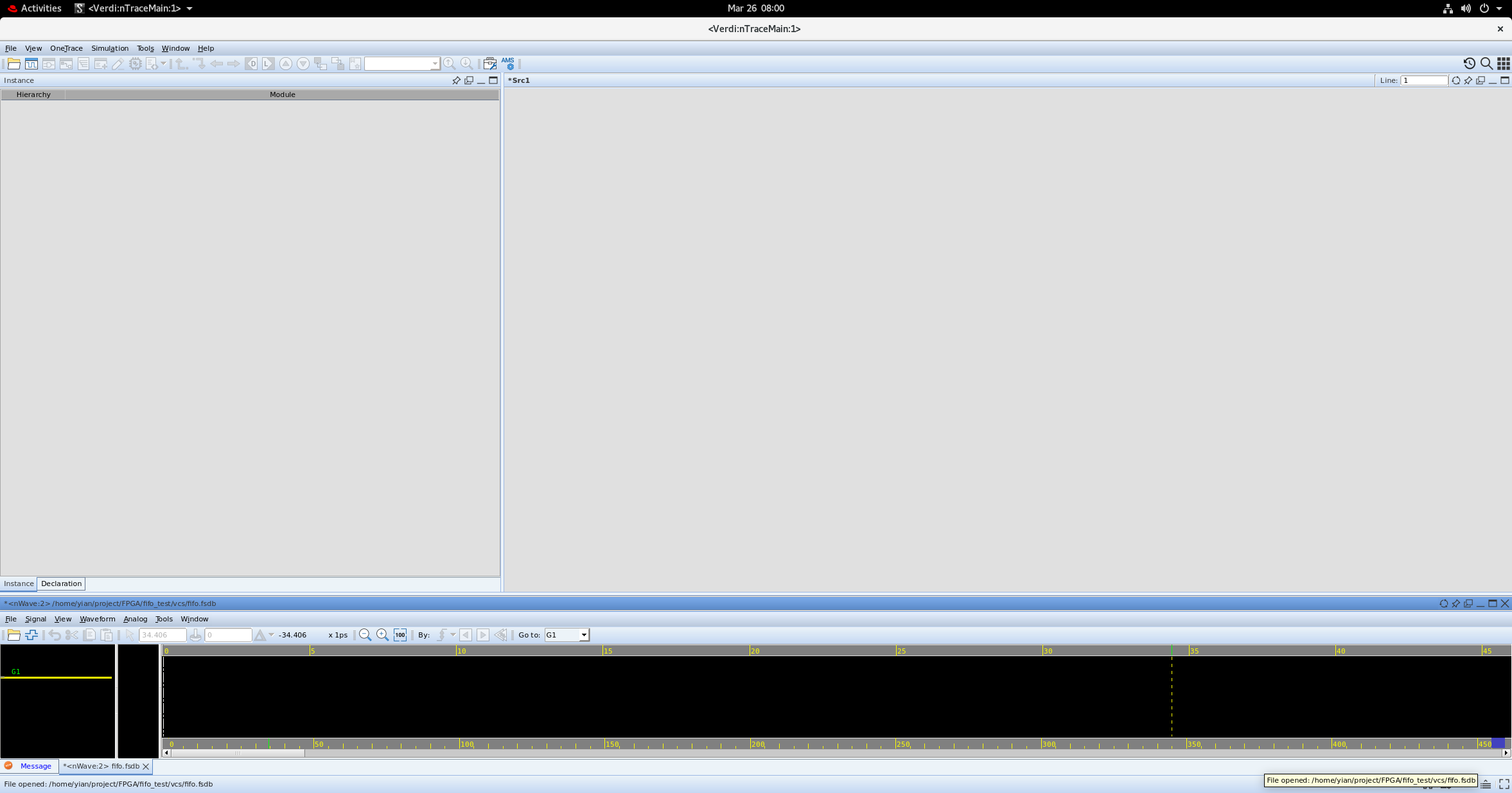

打开verdi并且自动导入fsdb文件，界面如下

点击该按钮添加波形

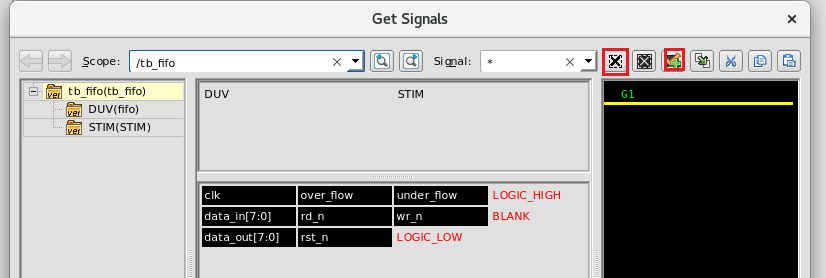

点击左边的按钮全选波形，点击右边的按钮添加波形

效果如下，仿真成功

添加代码仿真

Verdi有一个非常强大的功能，就是可以根据代码定位波形，但是我们导入的波形里却没有代码，是因为没有filelist文件

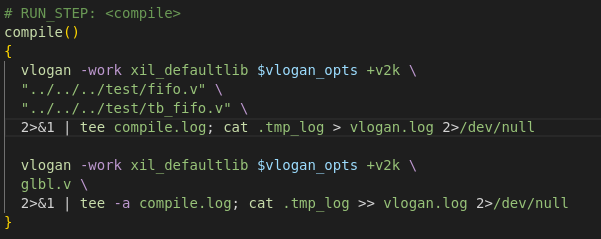

查看vivado自带的shell脚本，发现里面有对应的filelist，在"compile()"之后的字符都是对应的RTL文件，将其copy出来，创建一个file.f文件，再拷贝进去即可。

执行命令

# -f为添加filelist
verdi -f file.f -ssf fifo.fsdb &

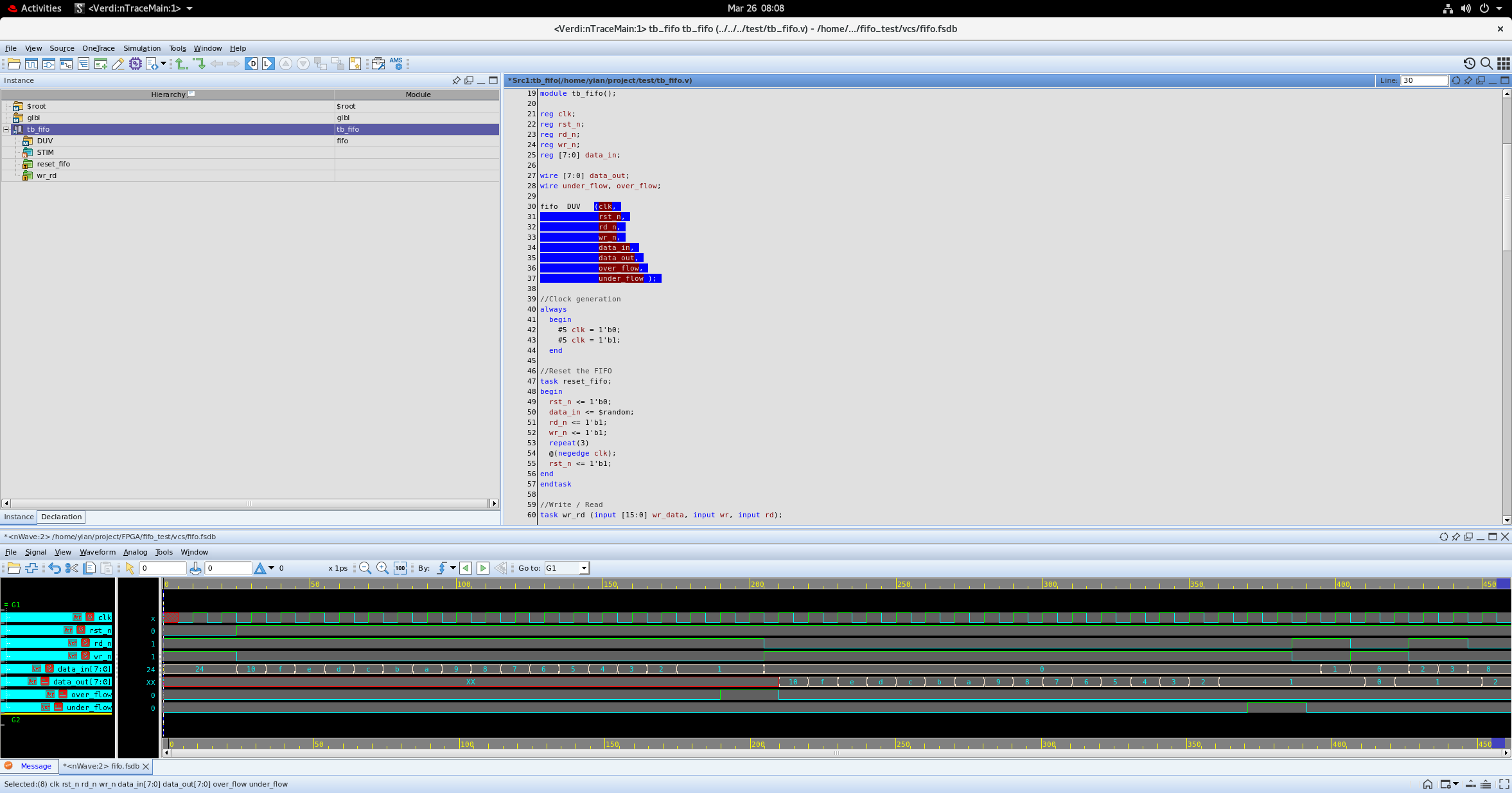

得到verdi的完全体

总结

经过以上操作，配合makefile和tcl脚本，我们可以实现全脚本化仿真编译等操作，无GUI的vivado运行比带GUI的快很多，vcs➕verdi还有非常多强大的功能，后续再探索吧。
