高速dac-ad9122

介绍

最近在闲鱼上淘了一块璞质家的高速adda，型号为FL4322
其中dac型号是ad9122，LVDS差分接口，双通道16位，工作最高频率在1.25Ghz
adc型号是ad9643,LVDS差分接口，双通道14位250M的adc
板载时钟芯片ad9516，引出了adc和dac的差分时钟还有一对差分时钟信号给FPGA
dac采用直流高速运放的方案，而非直接使用巴伦耦合

视频学习

原视频
2_高速DAC输出信号变换_哔哩哔哩_bilibili

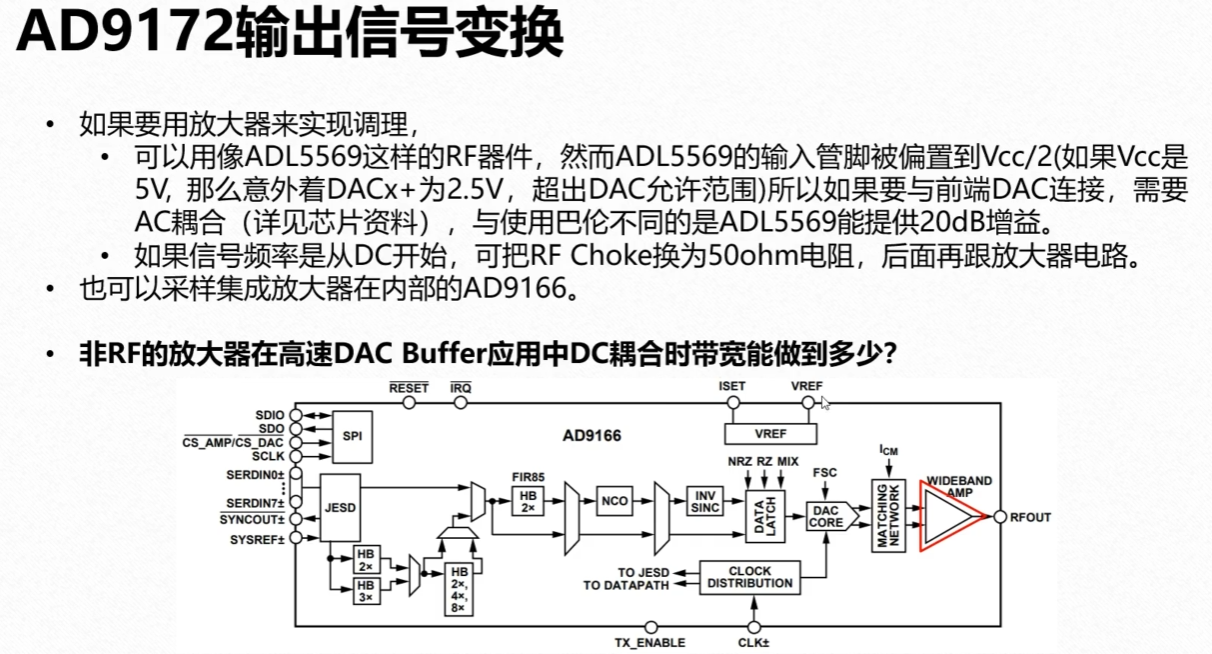

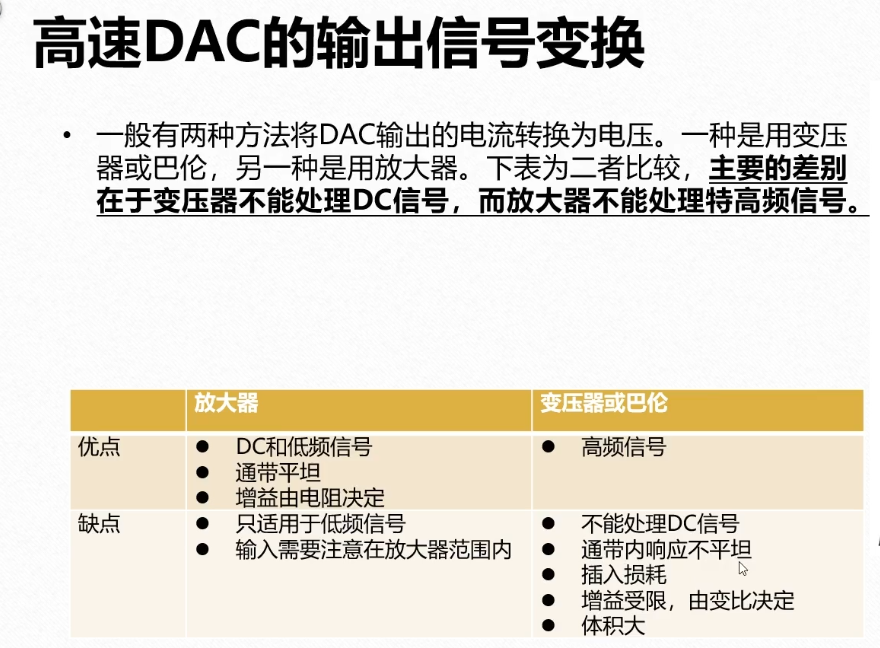

运放和巴伦的优缺点

测试系统搭建

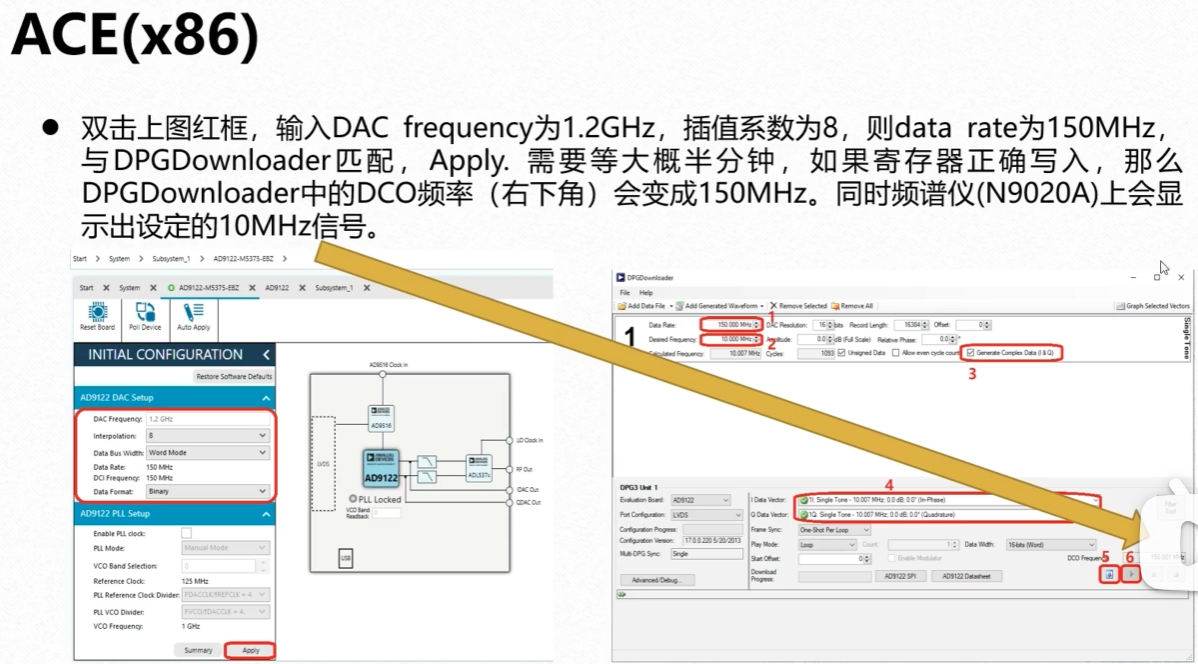

选择8倍插值，数据时钟150M，dac则为1.2GHZ，软件设置出10Mhz正弦波

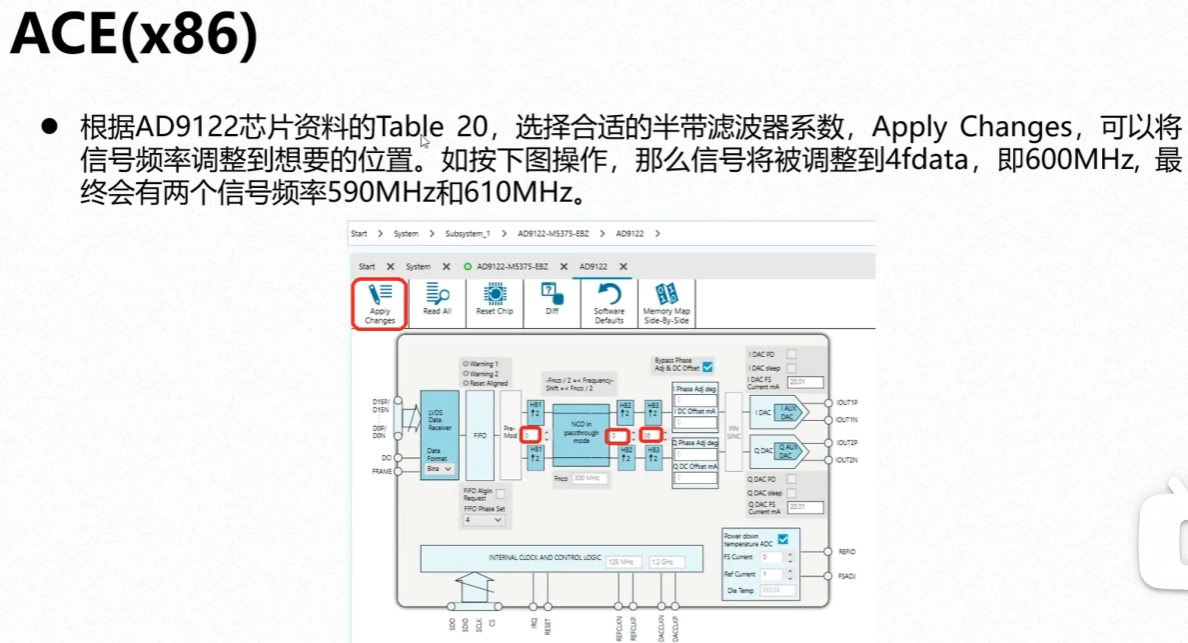

由于系统的频率为1.2Ghz，那么半带滤波器设置为600Mhz

测试结果

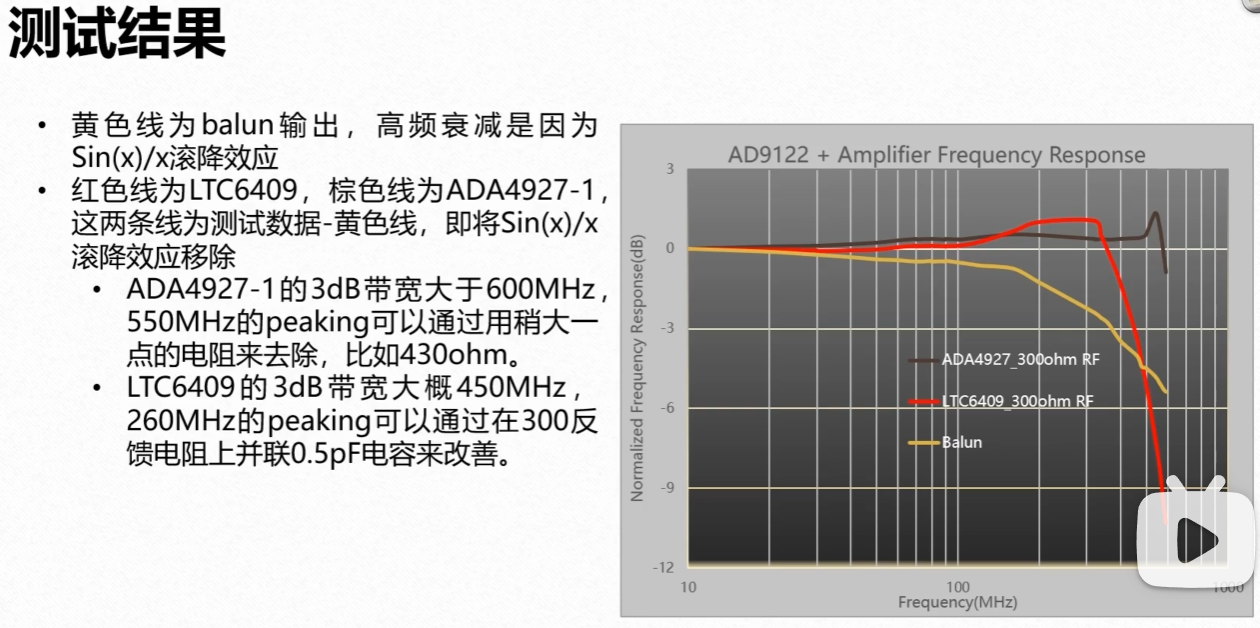

幅度响应

图中红线和棕线为运放方案，棕线为巴伦方案

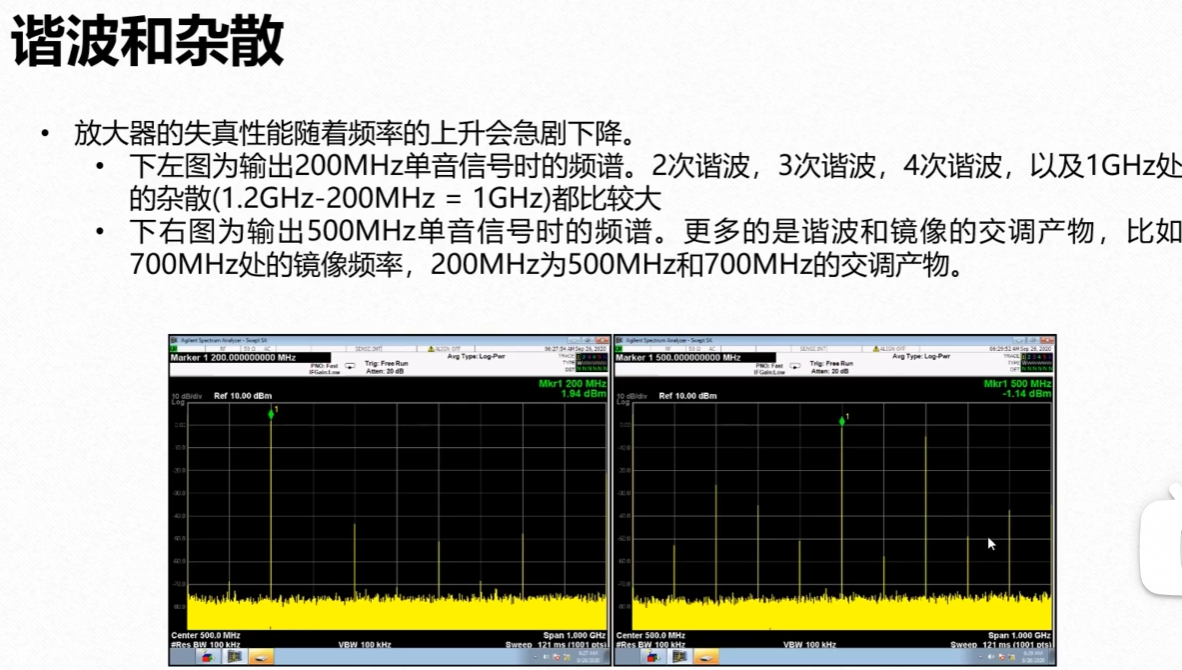

频谱

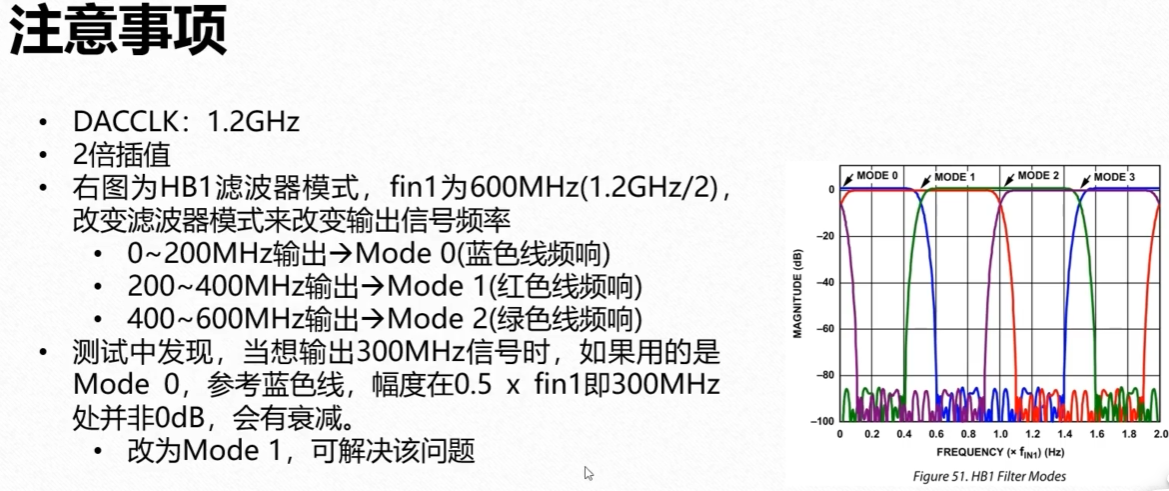

注意事项
