1.前言

每次新建工程，我们都需要做很多繁琐但重复的配置，
如vivado需要添加用户IP路径，添加源文件，IP，blockdesign，结合外部软件仿真等
vitis需要导入源文件，添加头文件路径，链接外部库，设置编译选项，堆栈大小，launch选项等等各项配置，配置更加繁琐，少配一步都需要很多时间来debug找问题

同时，在编译稍大些的vivado工程后，整个项目会占用几百M甚至上G的硬盘容量，直接打包工程进行项目管理会非常占用空间，工程直接复制给其他人使用也非常麻烦，还会有各种路径依赖问题和bug

针对以上问题，我做了一个脚本小项目，该项目实现了工程与源文件分离，使用makefile、tcl、python脚本进行配置，集成vitis工程创建，vivado工程创建，编译运行，vivado结合外部软件仿真于一体。旨在最大化减小构建工程与重构工程时的繁琐程度。
例如，需要将自己的工程项目上传至github进行工程管理，与别人共享工程时，只需要将项目的源码文件和脚本文件上传，极大的节省了空间，给别人使用也只需一行简单的命令即可快速重建工程。

目前，整个项目还没有进行通用性测试，仅适用于我的个人工程配置，如仿真软件现仅适配VCS，vitis工程创建目前支持的版本只有2024.2（其他版本还没测试过），待暑假电赛结束，我会对项目做进一步的整理和修缮，提高整体的通用性后再开源出来

2.快速使用

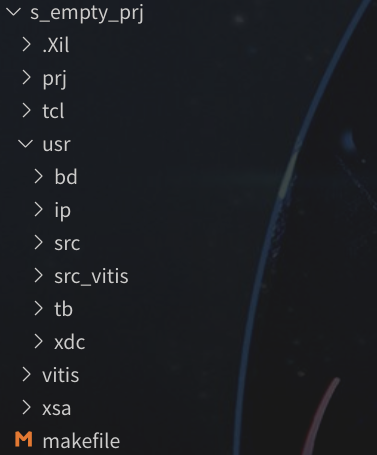

工程的整体目录结构如下

2.1工程目录讲解

• .Xil文件是工程创建过程中产生的中间文件
• prj文件是由脚本自动创建的vivado工程
• tcl文件是项目所包含的所有脚本，可以不用管，除非有其他的配置需求，需要阅读并修改脚本代码
• usr文件内含有用户使用的所有源文件，用户在开发过程中使用的全部文件都在这里，包括bd文件(blockdesgin导出的tcl文件)、IP文件、src(verilog源文件)、src_vitis(vitis源文件，所有用户c语言代码全在该目录下)，tb(添加的仿真文件)，xdc(管脚约束文件)
• vitis是脚本自动创建的vitis工程
• sxa文件夹内包含了所有导出的.xsa文件


  2.2快速测试

删除自动创建的工程文件夹prj和vitis

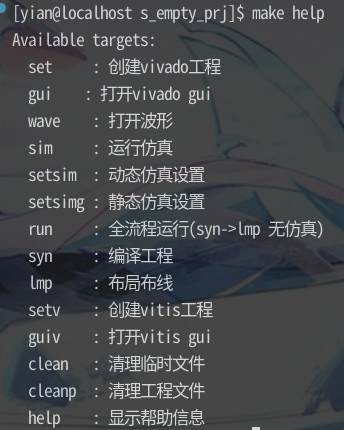

打开终端，输入make help,快速查找命令

根据测试要求，我们要创建vivado工程和vitis工程，并打开gui

2.2.1 vivado工程创建测试

vivado工程创建主要使用tcl脚本
参考make help，我们应该输入make set gui命令来创建并打开vivado工程

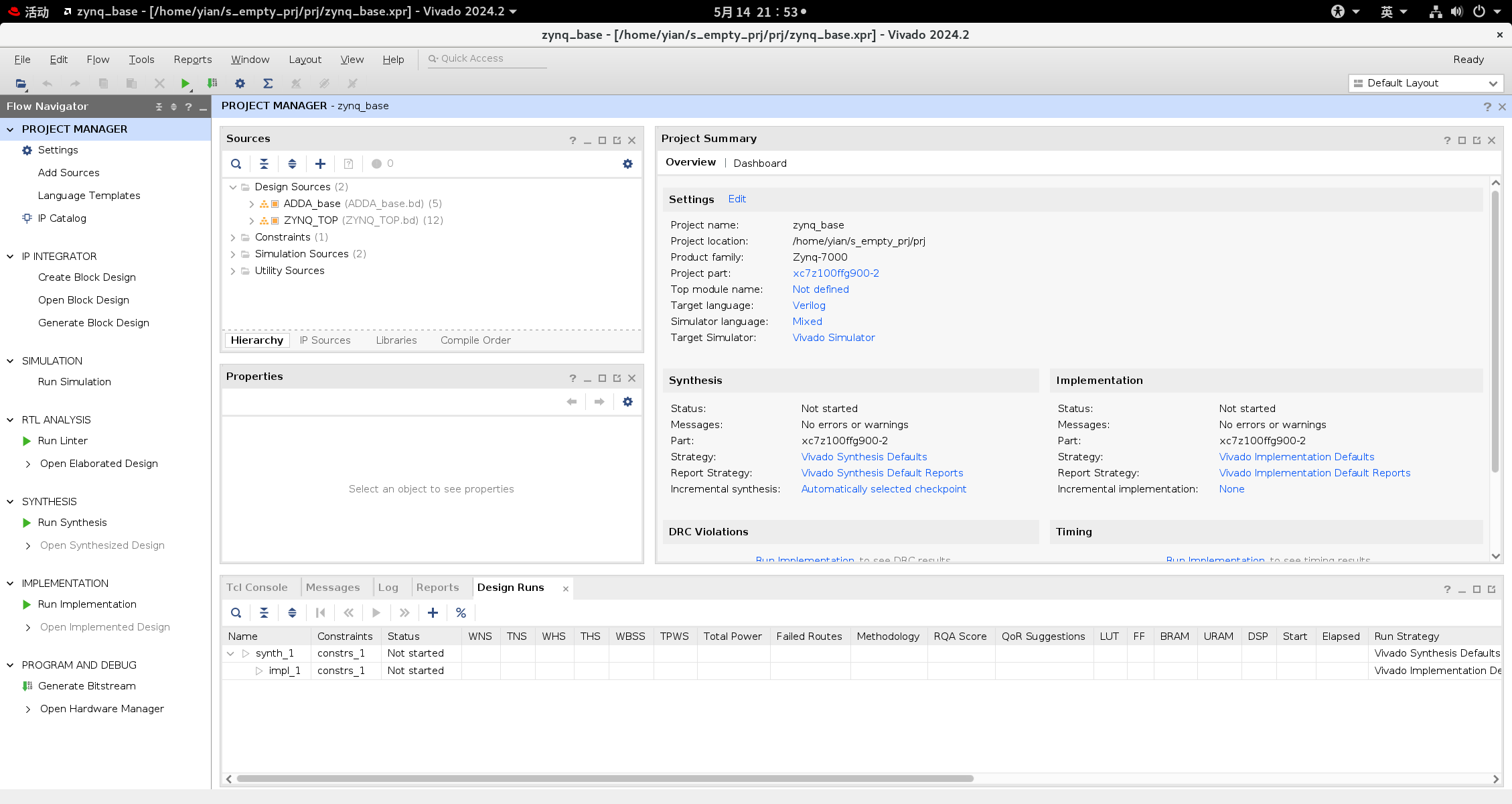

测试成功后的画面如下，vivado工程自动创建并打开

2.2.2 vitis工程创建测试

vitis工程创建主要使用python脚本(有一说一，python真好用)
参考make help，我们应该输入make setv guiv命令来创建并打开vitis工程

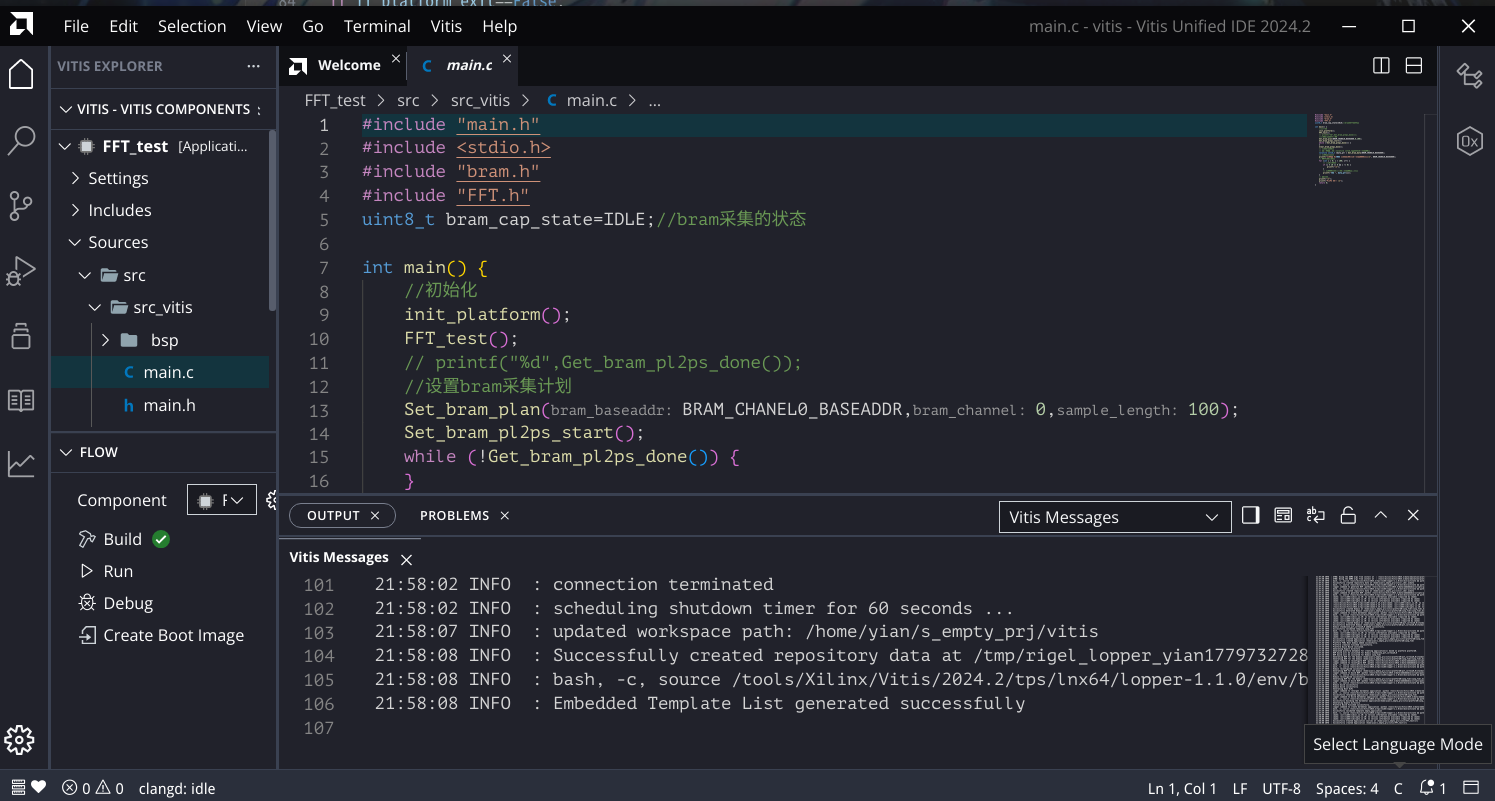

测试成功后的画面如下，vitis工程自动创建并打开，可见usr文件夹内的src_vitis文件夹被完整的导入工程中，同时也自动编译成功

3.如何创建自己的工程？

3.1vivado配置

3.1.1添加源文件

usr/ip文件夹内添加IP的xci文件，脚本会自动递归遍历 添加路径下的所有.xci后缀IP文件

usr/src和usr/tb文件夹内添加所有要用到的源文件和仿真文件，如下所示，脚本会自动递归遍历 添加路径下的所有.v、.sv和.vhd后缀源文件

usr/bd文件夹内添加blockdesign导出的tcl文件，创建工程后会自动复现原来的blockdesign

复现后效果

blockdesign导出方法，工程内打开blockdesign，点击File->Export->Export Block Design即可

usr/xdc文件夹内添加对应的管脚和时序约束文件

3.1.2makefile脚本配置

打开工程下的makefile文件

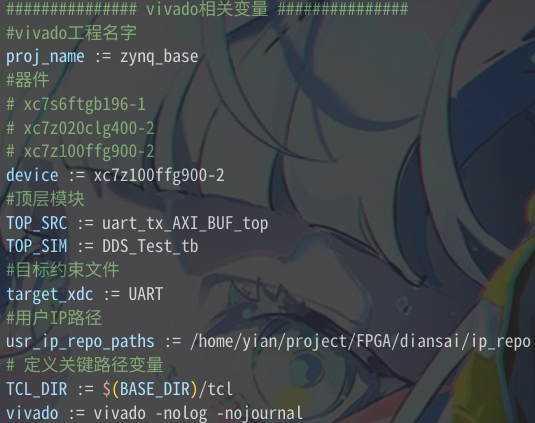

如上图所示，可以对项目的工程名，器件，顶层编译模块、顶层仿真模块、目标约束文件和用户IP路径 进行配置

其中工程名、器件选择和用户IP路径 必须在vivado工程创建前就设置好

顶层编译模块和目标约束文件在需要自动编译下载工程时设置，顶层仿真模块在需要仿真时设置

3.2vitis配置

3.2.1添加源文件

将需要的c文件添加到usr/src_vitis文件夹下，vitis创建工程时会将整个src_vitis文件全部导入

3.2.2makefile脚本配置

打开工程下的makefile文件

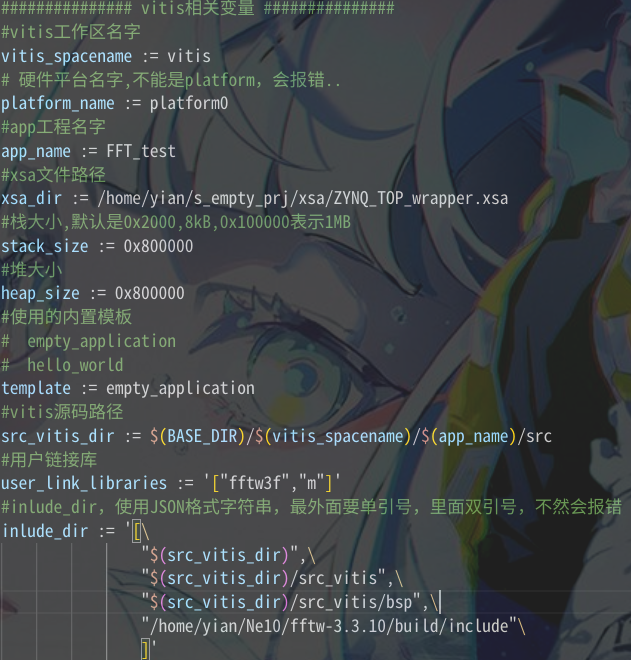

vitis可配置参数较多，

• vitis_spacename：工作区名字，该参数决定vitis工程文件夹的名字，以满足需要建立不同工作区的需求
• platform_name：platform名称
• app_name：app名称
• xsa_dir：xsa文件路径
• stack_size：栈大小设置
• heap_size：堆大小设置
• template：创建app工程时使用的内置模板，默认empty_application(空工程)
• user_link_libraries：需要链接的外部库，本例链接了c语言math标准库和之前移植好的fftw静态库(fftw移植教程详见vitis2024移植FFTW库)
• inlude_dir：添加c语言头文件的路径


  4.注意事项

  创建vitis工程时的注意事项

• 第一次创建会有点慢，因为要对platfom和app进行一次编译，后续如果创建另外的app，脚本会判断是否已经创建过platform，若已经创建过，则只编译一次新创建的app，速度会快很多。
• 若已经创建了一次app，后续还要再创建另一个app，请记得在makefile脚本下修改app名，脚本会自动判断两次的app工程名是否相同，若相同则报错退出，这么做为了防止手残或者忘记在makefile脚本中更改需要配置的app名，因为每次新建app都会导入usr/src_vitis目录下的所有源文件，若手残不小心重新创建工程，那之前写的代码就都芜了。若确定需要创建并覆盖原来的app工程，请做好源码备份后手动删除工程文件夹后再创建。
