硬件

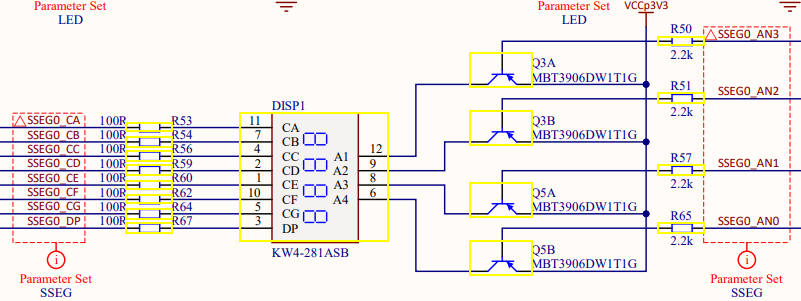

数码管

高电平位选

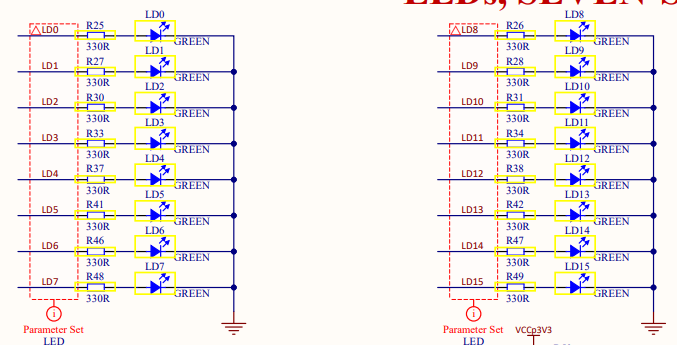

led

高电平点亮

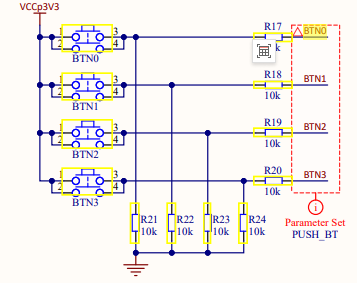

按键

按下导通，低电平变成高电平，产生上升沿

VGA

时序

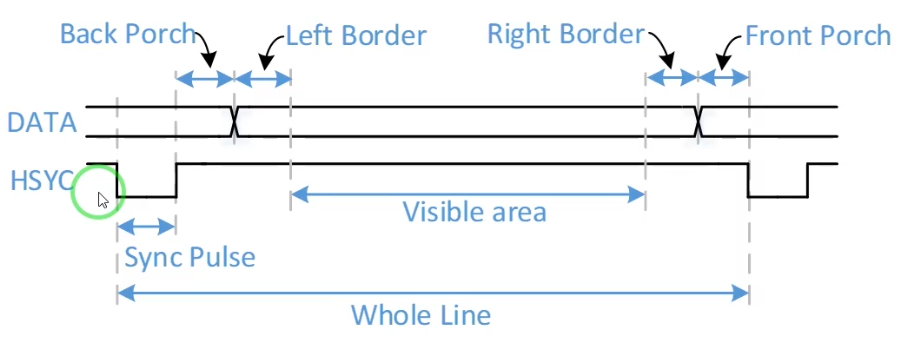

行时序

场时序

不同配置时序表

设计思路

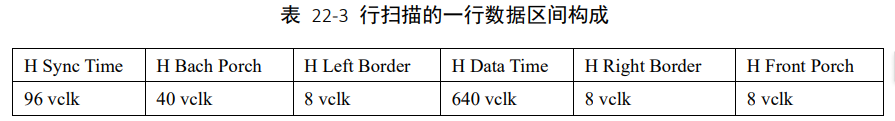

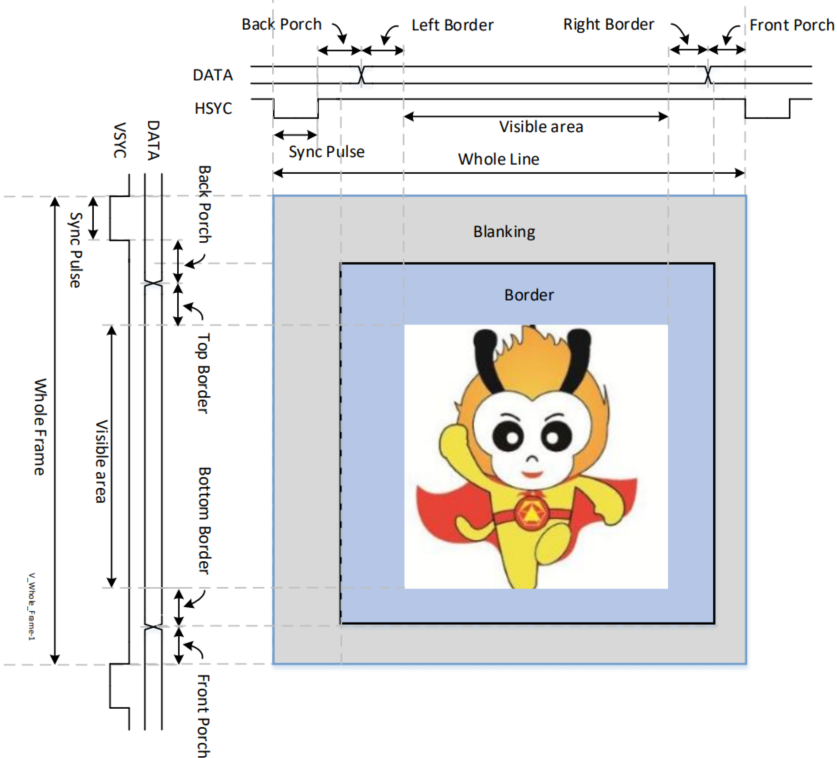

对于 640x480 分辨率的时序，其完整的一行包括 800 个像素时钟周期，因 此我们设计时，只需要使用一个计数器循环计数 800 个时钟周期，并在对应的计数值时候产 生相应的动作，例如：

在计数值为 0 时刻，拉低行同步信号（HSYNC），以示产生行同步低脉冲，然后让行同 步信号（HSYNC）保持 H Sync Time 个时钟周期低电平，此阶段就是 H Sync Time 时序。此阶 段处于消隐阶段（关闭电子管），消隐信号保持为有效电平。

拉高行同步信号（HSYNC）并保持 H Bach Porch 个时钟周期的高电平，此阶段就是回扫 阶段。此时数据总线应该保持全 0 状态。且消隐信号也保持为有效电平。

让行同步信号（HSYNC）继续保持 H Left Border 个时钟周期的高电平，该阶段就是左廊 阶段。此时数据总线应该保持全 0 状态。消隐信号被关闭。

正式进入输出图像数据的阶段后，在 H Data Time 阶段，行同步信号（HSYNC）继续保 持高电平，并在 RGB 数据总线上每个时钟周期输出一个颜色数据。

当 H Data Time 个数据输出完成后，进入 H Right Border 阶段，此时，继续保持行同步 信号（HSYNC）为高电平。但是数据总线不再输出颜色数据。

H Right Border 阶段过后，进入 H Front Porch 阶段，此阶段继续保持行同步信号（HSYNC） 为高电平，数据线不再输出颜色数据，且将消隐信号开启。至此，一行图像的扫描过程结束。

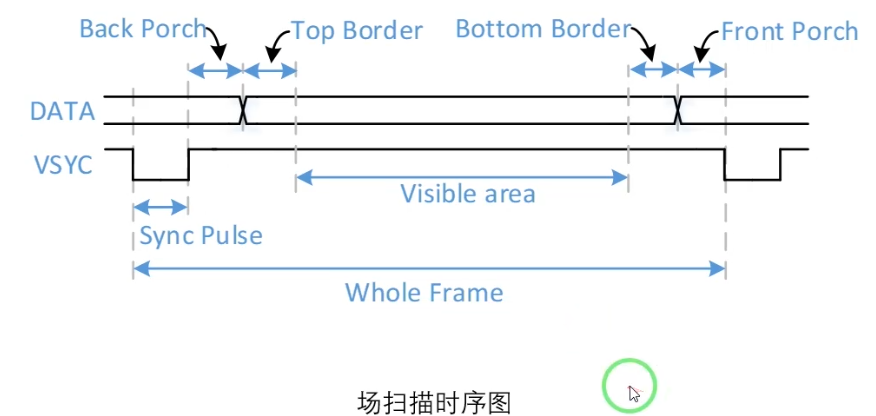

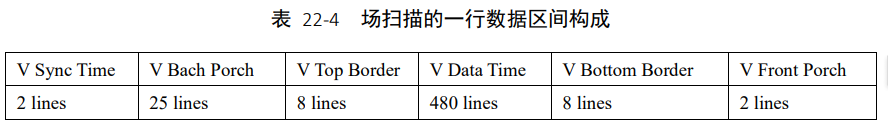

分析完了行扫描时序的实现方案，再来设计场扫描时序的实现方案就非常简单了，思 路和行扫描时序的实现方案完全一致，区别仅在于，场扫描时序中的时序参数都是以完成一 行扫描所耗费的时间为基本时间单位的。

VGA控制器时序分析

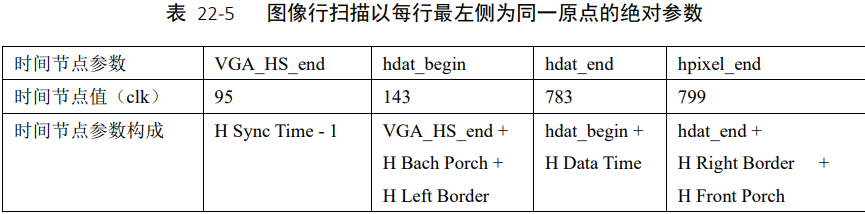

对于行扫描来说，主要关心的就是在什么时刻产生 HS 脉冲信号，以及在一行中的什么 位置输出图像内容。如果以 HS 信号的下降沿作为一行扫描的起点时刻（此时刻为 0 时刻），那么我们只需要知道在第几个时刻 HS 脉冲信号结束（VGA_HS_end），并知道图像数据在一 行中什么时刻开始输出（hdat_begin）、什么时刻结束输出（hdat_end），还需要知道一行扫 描到什么时刻停止（hpixel_end）。所以，对于 640x480 分辨率的时序，据此可以归纳得到如下 4 个与行图像扫描相关的参数：

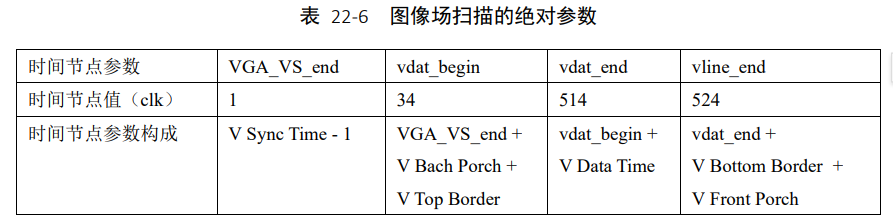

同样的，对于场扫描来说，主要关心的是在什么时刻产生 VS 脉冲信号，以及在一场中 的什么位置输出图像内容。如果以 VS 信号的下降沿作为一行扫描的起点时刻（此时对应 0 行），那么我们只需要知道在第几个行时 VS 脉冲信号结束（VGA_VS_end），并知道图像数据 在一行中什么时刻开始输出（vdat_begin）、什么时刻结束输出（vdat_end），还需要知道一行 扫描到什么时刻停止（vline_end）。所以，对于 640x480 分辨率的时序，据此可以归纳得到 如下 4 个与场图像扫描相关的参数：

行扫描计数器设计

行扫描计数器即每个像素时钟自加 1，一旦加满到 799（刚好 800 个时钟周期），也就 是 H Total Time 个时钟周期后，计数器清零并重新计数，该部分代码可如下设计：

reg [9:0] hcount_r; //VGA 行扫描计数器

//**********************VGA 驱动部分**********************
//行扫描计数器
always @(posedge Clk25M or negedge Rst_n)begin
    if(!Rst_n) //复位时，让行扫描计数器清零
        hcount_r<=10'd0;
    else if(hcount_r==10'd799) //当一行数据扫完后，再次清零行扫描计数器
        hcount_r<=10'd0;
    else //0~799 之间，每个像素时钟时行扫描计数器自加 1
        hcount_r<=hcount_r+10'd1;
end

场扫描计数器设计

由于场扫描计数器是在每次一行扫描完成后加 1 的，即场扫描计数器的自加条件是行 扫描计数器溢出。所以，场扫描计数器的自加条件为行扫描完成，即“hcount_r== 10'd799”， 场扫描计数器代码如下所示

reg [9:0] vcount_r; //VGA 场扫描计数器
//场扫描
always@(posedge Clk25M or negedge Rst_n)begin
    if(!Rst_n) //复位时让场计数器清零
        vcount_r<=10'd0;
    else if(hcount_r==10'd799) begin //每次一行扫描完成
        if(vcount_r==10'd524) //每次一场扫描结束，清零计数器
            vcount_r<=10'd0;
        else
            vcount_r<=vcount_r+10'd1;//场计数器在 0~524，满足条件自加 1
    end
    else //不满足行扫描结束条件器件，让场扫描计数器保持不变
        vcount_r<=vcount_r;
end

行场同步信号设计

根据 VGA 工业标准时序，我们知道每一个完整的 VGA 帧都包含了数据段和消隐段，在 消隐段期间，行同步信号和场同步信号分别有一段行同步头和场同步头。在同步期间，对应 行同步信号或者场同步信号为低电平。因此我们可以根据行、场计数器的值来确定行、场同 步信号的电平状态。对于行同步信号，其行同步头为一行扫描的前 96 个像素时钟周期，因 此行同步信号可用如下的简单方式控制：
assign VGA_HS=(hcount_r>10’d95);
对于场同步信号，其场同步头为一行扫描的前 2 个像素时钟周期，因此行同步信号可 用如下的简单方式控制：
assign VGA_VS=(vcount_r>10’d1);

输出数据*

VGA 控制器的设计目的是为了驱动 VGA 显示器显示需求的图像内容，因此需要设计数 据输出部分，这里，数据来源可以为其它部分产生的图像信号，如摄像头数据、BMP 图片数 据。我们在驱动 VGA 时，只需要保证在扫描正确的像素点时，其它部分产生的图像信号能 够与该像素点位置对应上，则不需要对图像数据再进行二次处理，但是，在行、场消隐期间， 需要保证输出到 VGA 的 RGB 数据线上的数据全部为 0，因此可以设置一个二选一多路器， 只有在非消隐期间，VGA 控制器才直接输出其他部分输入的图像数据，而消隐期间则强制输 出全 0。

我们可以首先产生一个图像数据有效标志信号，然后使用该标志信号控制 VGA 输出数 据的内容，即切换二选一多路器的通道，从而实现消隐期间数据全 0 的功能。
图像数据有效标志信号产生代码如下所示：

//数据、同步信号输出
assign dat_act=((hcount_r>=10'd143)&&(hcount_r<10'd783)) &&
                ((vcount_r>=10'd34)&&(vcount_r<10'd514));

dat_act 即为图像数据有效标志信号。
VGA_BLANK 信号和 dat_act 信号功能一致，因此直接将 dat_act 信号赋值给 VGA_BLANK 即可。

assign VGA_BLK = dat_act;

另外，也可以在消隐期间，设置 RGB 输出端口上数据为 0 来强制产生消隐效果。 消隐强制输出 0 二选一多路器代码如下所示：

assign VGA_RGB=(dat_act)?data_in:24'h000000;

其中，VGA_RGB 是输出到 VGA 接口上的数据，而 data_in 则是其他模块传递过来的正 确的图像数据。

输出行列扫描位置

为了使其他模块能够根据当前扫描位置正确的输出图像数据，因此需要将 VGA 控制器 的实时扫描位置输出，以供其他模块使用。

assign hcount=dat_act?(hcount_r- 10'd143):10'd0;
assign vcount=dat_act?(vcount_r- 10'd34):10'd0;

输出数据锁存时钟信号

对于 FPGA 上实现的 VGA 控制器，在时钟信号的上升沿输出数据，而对于 DAC 芯片来 说，需要在数据的中点采集数据，根据实际板级调试效果，将 VGA 控制器的时钟取反后输 出作为 DAC 的数据锁存时钟信号，能够确保 DAC 芯片在锁存数据时数据刚好是稳定的，如 下所示

//将 VGA 控制器时钟信号取反输出，作为 DAC 数据锁存信号
assign VGA_CLK = ~Clk25M;

常用模板

时序电路块

always @(posedge clk or negedge rst) begin
    if(!rst)begin
        d_in<=0;
    end
    else if(sel_cnt==0)begin
        d_in<=d;
    end
end

case使用

always@(posedge clk or negedge rst)
if(!rst)begin
    out<=0;
end
else begin
    case (sel_cnt)
        0: out<=d;
        1: out<=(d_in<<2)-d_in;
        2: out<=(d_in<<3)-d_in;
        3: out<=(d_in<<3);
        default: out<=d_in;
    endcase
end

generate使用

module gen_for_module(
    input [7:0] data_in,
    output [7:0] data_out
);
    genvar i;
    generate
        for(i = 0; i < 8; i = i + 1)
        begin : bit_reverse
            assign data_out[i] = data_in[7 - i];
        end
    endgenerate
    //   在begin之后的bit_reverse是需要的，表示该generate…for语句块的名称，可以根据需要修改。特别需要注意的是，
    //   即使只有一个语句，也需要使用begin…end。同时需要使用endgenerate表示结束。
endmodule

编写函数示例

`timescale 1ns/1ns
module function_mod(
    input [3:0]a,
    input [3:0]b,

    output [3:0]c,
    output [3:0]d
);

    assign c = data_rev(a);
    assign d = data_rev(b);
    function [3:0] data_rev;
            input [3:0] data_in;
        begin
             data_rev[0] = data_in[3];
             data_rev[1] = data_in[2];
             data_rev[2] = data_in[1];
             data_rev[3] = data_in[0];
        end
    endfunction
endmodule

常用模块

D触发器

D触发器

input d;
input clk;
output reg q;
output reg q1;
always @(posedge clk)
begin
    q <= d ;
    q1 <= q;
end

异步复位D触发器

input d ;
input rst ;
input clk ;
output reg q ;

always @(posedge clk or negedge rst)
begin
 if (rst == 1'b0)
 q <= 0 ;
 else
 q <= d ;
end

异步复位同步清零D触发器

input d ;
input rst ;
input clr ;
input clk ;
output reg q ;

always @(posedge clk or negedge rst)
begin
 if (rst == 1'b0)
 q <= 0 ;
 else if (clr == 1'b1)
 q <= 0 ;
 else
 q <= d ;
end

单口ram

单口 RAM 的写地址与读地址共用一个地址，代码如下，其中 reg [7:0] ram [63:0]意思是定义了 64 个 8 位宽度的数据。其中定义了 addr_reg，可以保持住读地址，延迟一周期之后将数据送出。

//单口ram
module top
(
 input [7:0] data,
 input [5:0] addr,
 input wr,
 input clk,
 output [7:0] q
);

reg [7:0] ram[63:0]; //declare ram
reg [5:0] addr_reg; //addr register

always @ (posedge clk)
begin
 if (wr) //write
 ram[addr] <= data;
 addr_reg <= addr;
end

assign q = ram[addr_reg]; //read
data
endmodule

伪双口RAM

伪双口 RAM 的读写地址是独立的，可以随机选择写或读地址，同时进行读写操作。代码如下，在激励文件中定义了 en 信号，在其有效时发送读地址。

module top
(
 input [7:0] data,
 input [5:0] write_addr,
 input [5:0] read_addr,
 input wr,
 input rd,
 input clk,
 output reg [7:0] q
);

reg [7:0] ram[63:0]; //declare ram
reg [5:0] addr_reg; //addr register

always @ (posedge clk)
begin
 if (wr) //write
 ram[write_addr] <= data;
 if (rd) //read
 q <= ram[read_addr];
end

endmodule

真双口ram

真双口 RAM 有两套控制线，数据线，允许两个系统对其进行读写操作，代码如下：

module ram_dual_port_simple #(parameter data_width = 8,data_num = 16,num_width = data_num > 0 ? clog2(data_num) : 1)(
    output reg[data_width-1:0] douta,
    output reg[data_width-1:0] doutb,
    input[data_width-1:0] dina,
    input[num_width-1:0] addra,
    input[num_width-1:0] addrb,
    input wea,
    input clka,
    input clkb
    );

    function integer clog2;
    input integer value;
    begin
        value = value - 1;
        for (clog2 = 0; value > 0; clog2 = clog2 + 1) begin
            value = value >> 1;
        end
    end
    endfunction

    reg [data_width-1:0] ram [0:data_num-1];

    always@(posedge clka) begin
        if(wea) begin
            ram[addra] <= dina;
            douta <= dina;
        end
        else
            douta <= ram[addra];
    end

    always@(posedge clkb) begin
        doutb <= ram[addrb];
    end

endmodule

有限状态机

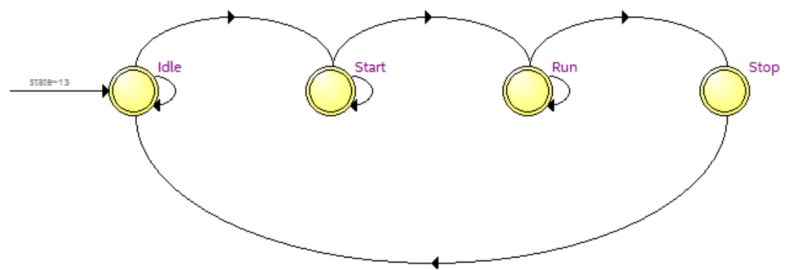

在 verilog 里经常会用到有限状态机，处理相对复杂的逻辑，设定好不同的状态，根据触 发条件跳转到对应的状态，在不同的状态下做相应的处理。有限状态机主要用到 always 及 case 语句。下面以一个四状态的有限状态机举例说明。

在程序中设计了 8 位的移位寄存器，在 Idle 状态下，判断 shift_start 信号是否为高，如果 为高，进入 Start 状态，在 Start 状态延迟 100 个周期，进入 Run 状态，进行移位处理，如果 shift_stop 信号有效了，进入 Stop 状态，在 Stop 状态，清零 q 的值，再跳转到 Idle 状态。

Mealy有限状态机实现

Mealy 有限状态机，输出不仅与当前状态有关，也与输入信号有关，在 RTL 中会与输入信 号有连接。

//Mealy有限状态机
module top
(
    input shift_start,
    input shift_stop,
    input rst,
    input clk,
    input d,
    output reg [7:0] q
);

parameter Idle = 2'd0 ; //Idle state
parameter Start = 2'd1 ; //Start state
parameter Run = 2'd2 ; //Run state
parameter Stop = 2'd3 ; //Stop state

reg [1:0] state ; //statement
reg [4:0] delay_cnt ; //delay counter

always @(posedge clk or negedge rst)
begin
if (!rst)
begin
    state <= Idle ;
    delay_cnt <= 0 ;
    q <= 0 ;
end
else
    case(state)
        Idle : begin
            if (shift_start)
            state <= Start ;
        end
        Start : begin
            if (delay_cnt == 5'd99)
            begin
                delay_cnt <= 0 ;
                state <= Run ;
            end
            else
                delay_cnt <= delay_cnt + 1'b1 ;
        end
        Run : begin
            if (shift_stop)
                state <= Stop ;
            else
                q <= {q[6:0], d} ;
        end
        Stop : begin
            q <= 0 ;
            state <= Idle ;
        end
        default: state <= Idle ;
    endcase
end
endmodule

Meere三段式状态机实现*

Moore 有限状态机，输出只与当前状态有关，与输入信号无关，输入信号只影响状态的改 变，不影响输出，比如对 delay_cnt 和 q 的处理，只与 state 状态有关。
我们主推这种状态机，因为这种状态机可以实现一个always只管一个变量，非常的清晰明了
当然还有一种二段式状态机就是把三段式的第一二段合成一下

//Moore有限状态机
module top
(
 input shift_start,
 input shift_stop,
 input rst,
 input clk,
 input d,
 output reg [7:0] q
);

parameter Idle = 2'd0 ; //Idle state
parameter Start = 2'd1 ; //Start state
parameter Run = 2'd2 ; //Run state
parameter Stop = 2'd3 ; //Stop state

reg [1:0] current_state ; //statement
reg [1:0] next_state ;
reg [4:0] delay_cnt ; //delay counter
//First part: statement transition
always @(posedge clk or negedge rst)
begin
    if (!rst)
        current_state <= Idle ;
    else
        current_state <= next_state ;
end
//Second part: combination logic, judge statement transition condition
always @(*)
begin
    case(current_state)
        Idle : begin
            if (shift_start)
                next_state <= Start ;
            else
                next_state <= Idle ;
        end
        Start : begin
            if (delay_cnt == 5'd99)
                next_state <= Run ;
            else
                next_state <= Start ;
        end
        Run : begin
            if (shift_stop)
                next_state <= Stop ;
            else
                next_state <= Run ;
        end
        Stop : next_state <= Idle ;
        default: next_state <= Idle ;
    endcase
end

//Last part: output data
always @(posedge clk or negedge rst)
begin
    if (!rst)
        delay_cnt <= 0 ;
    else if (current_state == Start)
        delay_cnt <= delay_cnt + 1'b1 ;
    else
        delay_cnt <= 0 ;
end
always @(posedge clk or negedge rst)
begin
    if (!rst)
        q <= 0 ;
    else if (current_state == Run)
        q <= {q[6:0], d} ;
    else
        q <= 0 ;
end

endmodule

跨时钟域握手

data_driver

`timescale 1ns/1ns

module data_driver(
    input clk_a,
    input rst_n,
    input data_ack,
    output reg [3:0]data,
    output reg data_req
    );
    reg data_ack_reg_1;
    reg data_ack_reg_2;
    reg [9:0] cnt;
    always @ (posedge clk_a or negedge rst_n)
        if (!rst_n)
        begin
            data_ack_reg_1 <= 0;
            data_ack_reg_2 <= 0;
        end
        else
        begin
            data_ack_reg_1 <= data_ack;
            data_ack_reg_2 <= data_ack_reg_1;
        end

    always @ (posedge clk_a or negedge rst_n)
        if (!rst_n)
        begin
            data <= 0;
        end
        else if(data_ack_reg_1 && !data_ack_reg_2)
        begin
            data <= data+1;
        end
        else begin
            data <= data;
        end
//同时在data_ack有效之后，开始计数五个时钟，之后发送新的数据，也就是再一次拉高data_req.
    always @ (posedge clk_a or negedge rst_n)
        if (!rst_n)
            cnt <= 0;
        else if (data_ack_reg_1 && !data_ack_reg_2)
            cnt <= 0;
        else if (data_req)
            cnt <= cnt;
        else
            cnt <= cnt+1;

    always @ (posedge clk_a or negedge rst_n)
        if (!rst_n)
            data_req <= 0;
        else if (cnt == 3'd4)
            data_req <= 1'b1;
        else if (data_ack_reg_1 && !data_ack_reg_2)
            data_req <= 1'b0;
        else
            data_req <= data_req;

endmodule

data_receiver

module data_receiver(
    input clk_b,
    input rst_n,
    output reg data_ack,
    input [3:0]data,
    input data_req
    );

    reg [3:0]data_in_reg;
    reg data_req_reg_1;
    reg data_req_reg_2;
    always @ (posedge clk_b or negedge rst_n)
        if (!rst_n)
        begin
            data_req_reg_1 <= 0;
            data_req_reg_2 <= 0;
        end
        else
        begin
            data_req_reg_1 <= data_req;
            data_req_reg_2 <= data_req_reg_1;
        end

    always @ (posedge clk_b or negedge rst_n)
        if (!rst_n)
            data_ack <= 0;
        else if (data_req_reg_1)
            data_ack <= 1;
        else  data_ack <=0 ;

    always @ (posedge clk_b or negedge rst_n)
        if (!rst_n)
            data_in_reg <= 0;
        else if (data_req_reg_1 && !data_req_reg_2)
            data_in_reg <= data;
        else  data_in_reg <= data_in_reg ;

endmodule

同步复位异步释放

`timescale 1ns/1ns

module ali16(
input clk,
input rst_n,
input d,
output reg dout
 );

//*************code***********//
reg rst_0,rst_1;
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            rst_0<=0;
            rst_1<=0;
        end
        else begin
            rst_0<=rst_n;
            rst_1<=rst_0;
        end
    end

always@(posedge clk or negedge rst_1)begin
    if(!rst_1)
        dout<=0;
    else
        dout<=d;
end
//*************code***********//
endmodule

任意奇数分频(50占空比)

`timescale 1ns/1ns

module clk_divider
    #(parameter dividor = 5)
(   input clk_in,
    input rst_n,
    output clk_out
);
    reg [$clog2(dividor):0] cnt1;
    reg clk1, clk2;

    //计数模块，计数到dividor-1归0，因为整个电路并行执行，复位后cnt为0，
    //第一个时钟上升沿到来时，cnt为0，整个电路同时工作；所以cnt为0时整个电路已经一起工作过一次。
    always @ (posedge clk_in, negedge rst_n) begin
        if(!rst_n) begin
            cnt1 <= 0;
        end
        else
            cnt1 <= (cnt1 == dividor-1 ) ? 0 : cnt1 + 1;
    end

    //上升沿有效，在(dividor - 1)>>1和(dividor-1)时翻转
    always @ (posedge clk_in, negedge rst_n)begin
        if(!rst_n) begin
            clk1 <= 1'b0;
        end
        else if(cnt1 == (dividor - 1)>>1) begin
            clk1 <= ~clk1;
        end
        else if (cnt1 == (dividor-1)) begin
            clk1 <= ~clk1;
        end
        else begin
            clk1 <= clk1;
        end

    end
    //下升沿有效，在(dividor - 1)>>1和(dividor-1)时翻转
    always @ (negedge clk_in, negedge rst_n)begin
        if(!rst_n) begin
            clk2 <= 1'b0;
        end
        else if(cnt1 == (dividor - 1)>>1) begin
            clk2 <= ~clk2;
        end
        else if (cnt1 == (dividor-1)) begin
            clk2 <= ~clk2;
        end
        else begin
            clk2 <= clk2;
        end

    end
    assign clk_out = clk1 || clk2;

endmodule

电路优化知识

1、异步复位比同步复位使用的资源更少
FPGA同步复位、异步复位、异步复位同步释放_fpga 异步复位-CSDN博客
2、有关亚稳态的知识
FPGA设计的“打拍（寄存）”和“亚稳态” 到底是什么？_fpga打拍的作用-CSDN博客
